Рейлинги в свободном состоянии имеют предварительное напряжение на прижим — это небольшой прогиб относительно изгиба крыши. Контроль точности расположения и прилегания рейлингов к поверхности крыши автомобиля осуществляется после полной установки и затяжки согласно инструкции. В момент затяжки винтов крепления допускается возникновение небольших щелчков, что не является дефектом. Части рейлингов, расположенные в местах крепления к крыше, а также между ними не должны перемещаться под воздействием ручного усилия. Части рейлингов, выходящие за точки крепления (концы обтекателей) могут иметь перемещение при приложении усилия рук. Плотность примыкания контура обтекателей является допустимой, если зазор между обтекателем и крышей не превышает 0,8мм (толщина пластиковой карты). Рейлинги, установленные на крыше автомобиля, располагаются не параллельно друг другу, а с уменьшением расстояния по направлению к задней части кузова, что обусловлено конструкцией автомобилей.
Масса перевозимого груза - Определяется расчётным способом: Максимальная масса перевозимого груза равна разности допустимой нагрузки на крышу, указанной в руководстве по эксплуатации автомобиля, и суммарной массы всех вспомогательных устройств, установленных на крыше автомобиля (рейлингов, багажников, боксов, креплений для велосипедов, лыж, сноубордов и прочего).
Скорость движения с габаритным и тяжелым грузом не должна превышать 80км/ч, и ни при каких прочих условиях скорость автомобиля с грузом не должна превышать 130км/ч.
Установка должна производится на чистом сухом автомобиле! Температура установки не ниже +5ºС

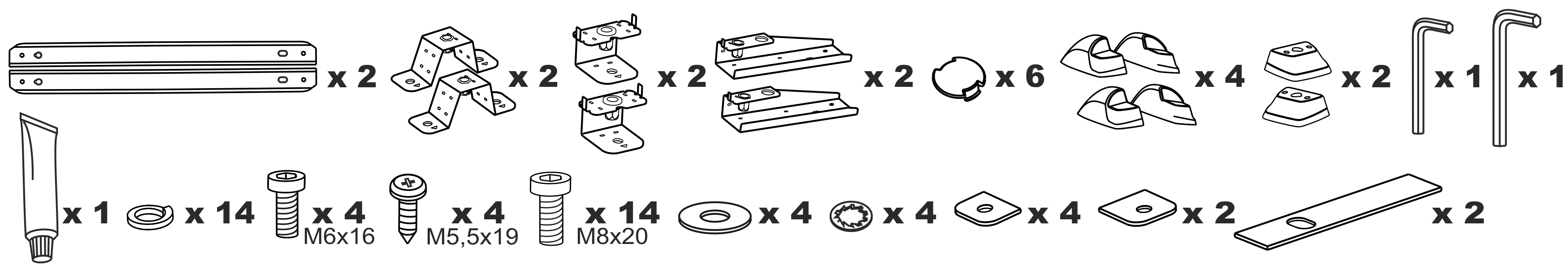

1. Наклеить резиновые прокладки на кронштейны крепления.

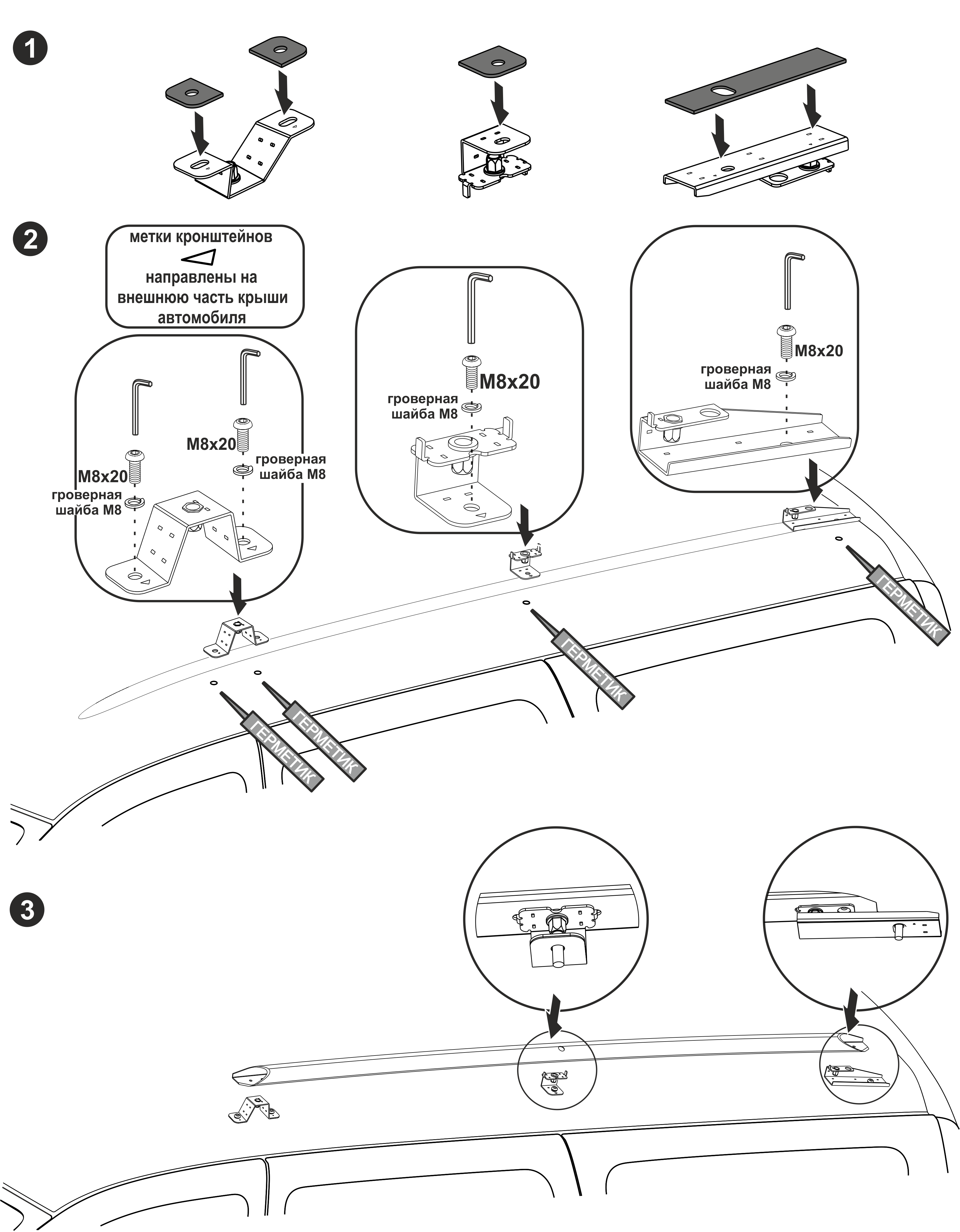

2. Выкрутите штатные заглушки. Нанесите герметик из комплектации вокруг отверстия в крыше. Наживите кронштейны согласно маркировке, используя Винт М8*20 и гроверную шайбу М8, как показано на рис.2. Треугольные метки кронштейнов направлены на внешнюю часть крыши автомобиля.
3. Приложите алюминиевый профиль, убедитесь, что направляющие кронштейнов попадают в пазы, как показано на рис.3. Проверьте соосность крепежных отверстий в алюминиевом профиле с резьбовыми гайками в кронштейнах. Произведите затяжку кронштейнов с усилием 10Нм.

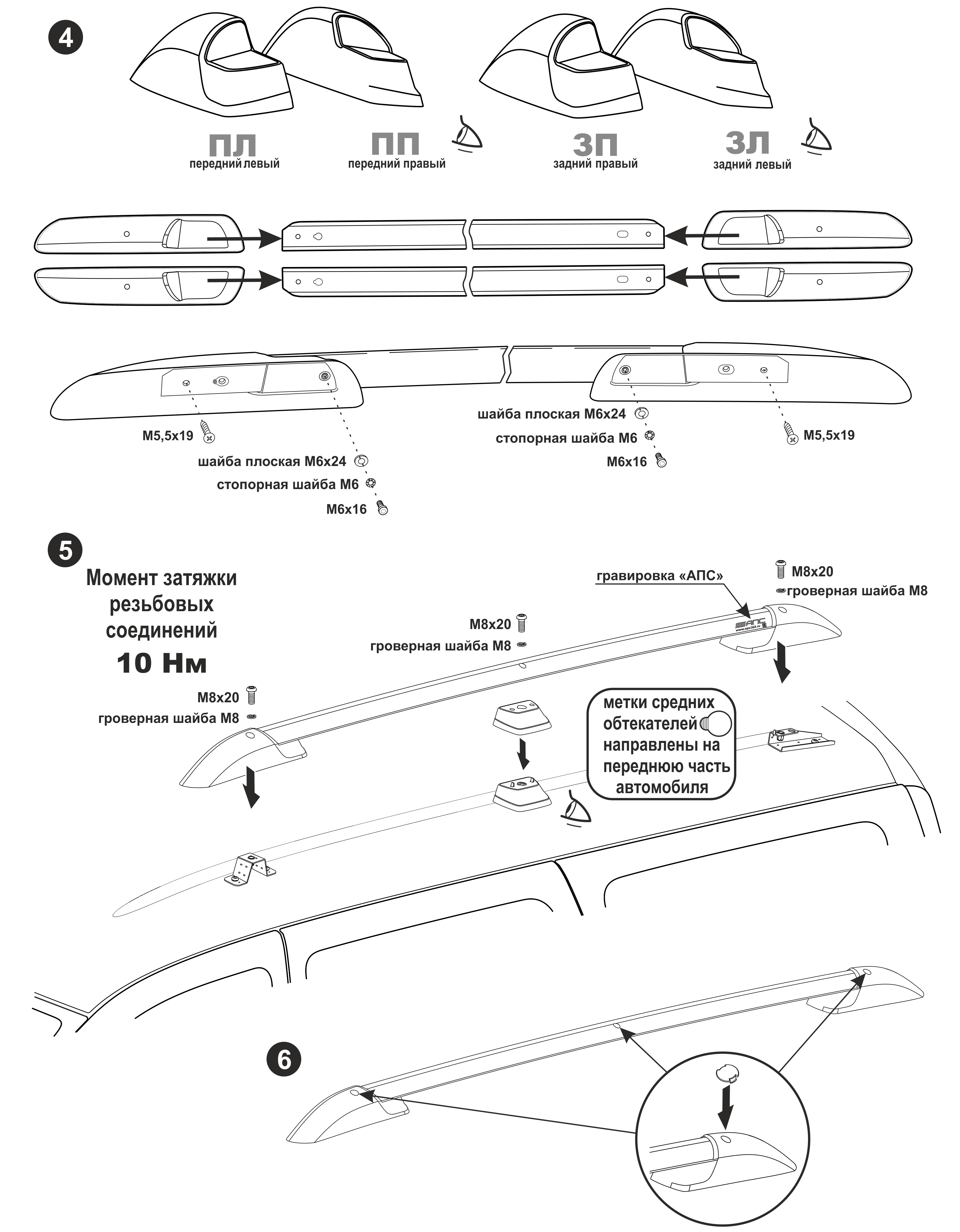

4. Снимите алюминиевый профиль, после чего на него установите с помощью саморезов и винтов обтекатели, в соответствии с их маркировкой. Гравировка «АПС» на алюминиевом профиле должна быть расположена по направлению к задней части автомобиля. рис.4.
5. Установите средний обтекатель на крышу автомобиля согласно рис.5. Полукруглая метка на обтекателе должна быть расположена по направлению к передней части автомобиля. Произведите установку собранного изделия, используя Винт М8*20 и гроверную шайбу М8. Момент затяжки 10Нм.
6. Установите заглушки из комплектации изделия в обтекатели и алюминиевый профиль. рис.6.
