ТУ 29.32.30-006-81846629-2018
ООО “АПС”,
ИНН 6321191196,
Россия, 445043, г. Тольятти,
ул. Коммунальная 39, офис 403

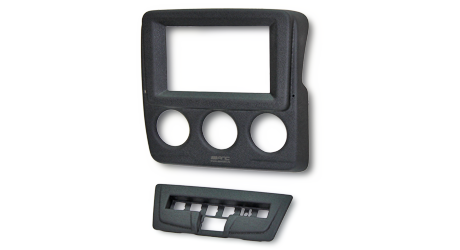

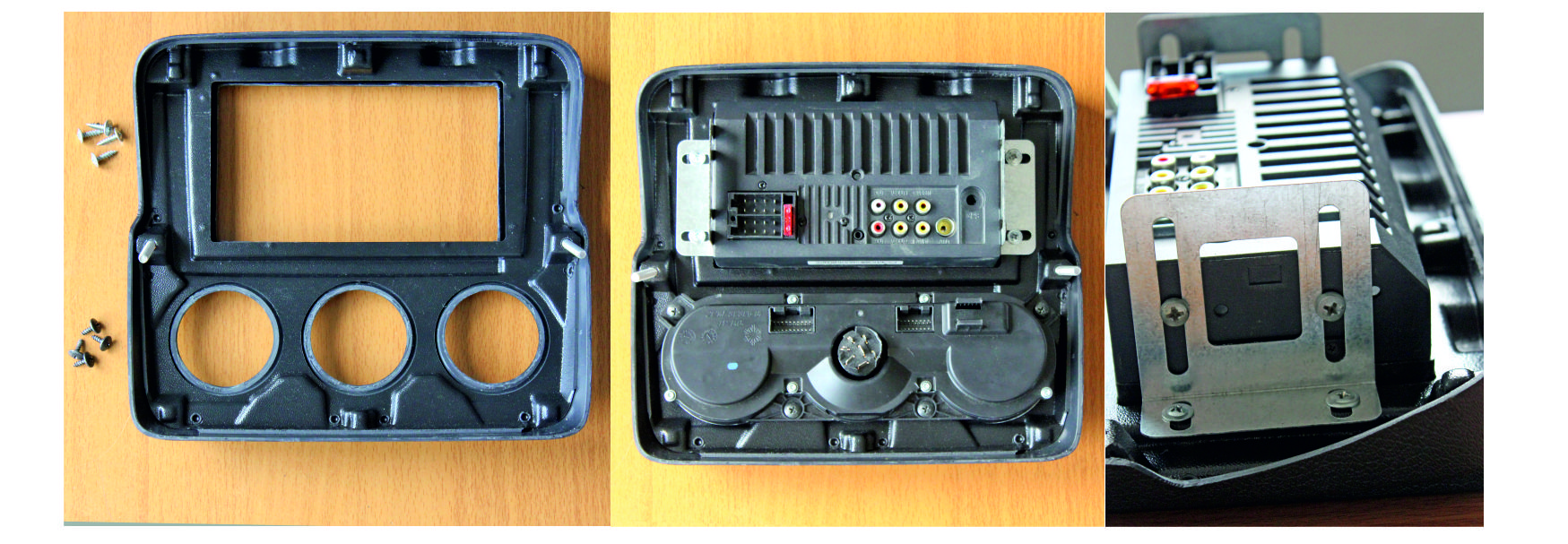

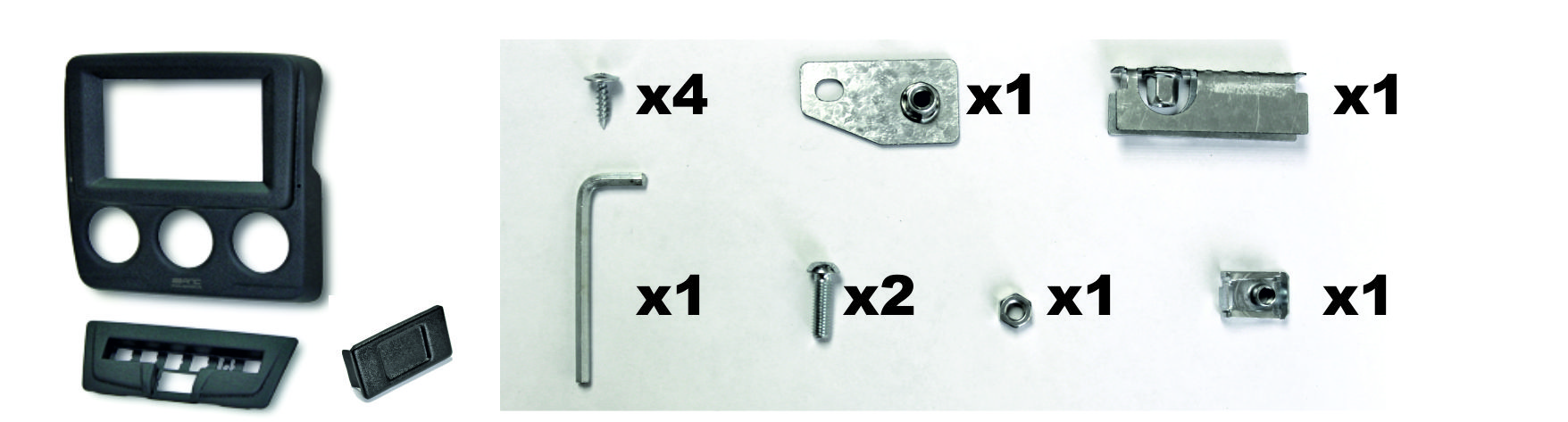

Накладка под головное устройство и электронный блок управления отопителем - 1шт. Накладка под выключатели дополнительных устройств (стеклоочистителей, кондиционера и пр.) -1шт. Заглушка воздуховода - 1шт. Кронштейн крепления накладки под выключатели - 1шт. Пластина переходная - 1шт. Скоба резьбовая М6 - 1шт. Винт М6х20 - 2шт.
Гайка М6 - 1шт. Саморез 4,2х16 - 4шт. Ключ шестигранный 4мм - 1шт.

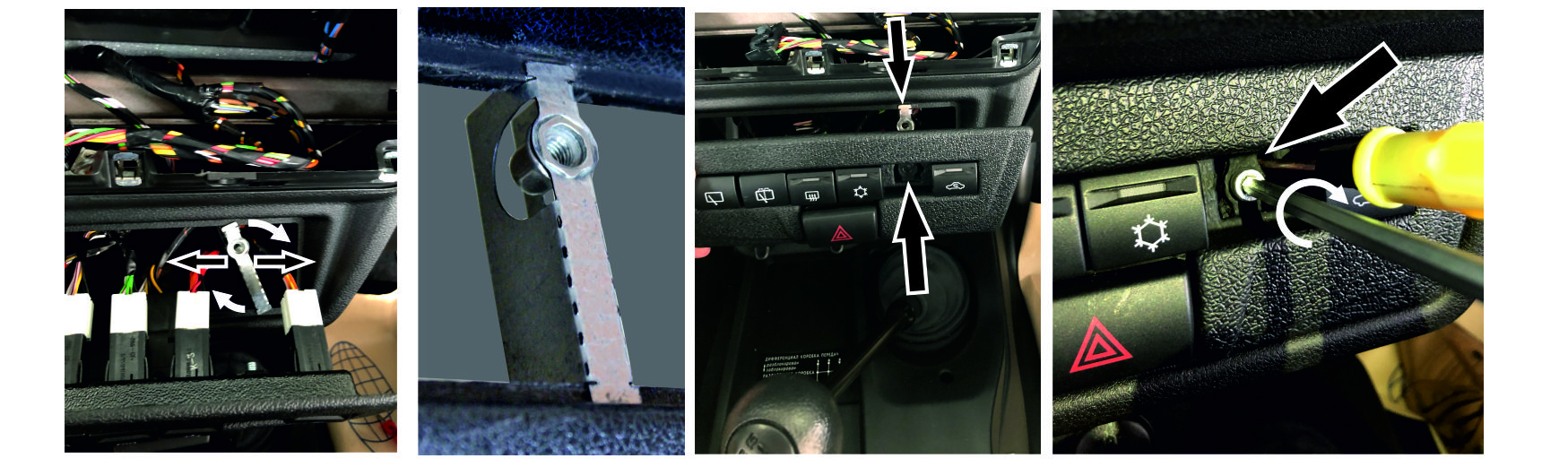

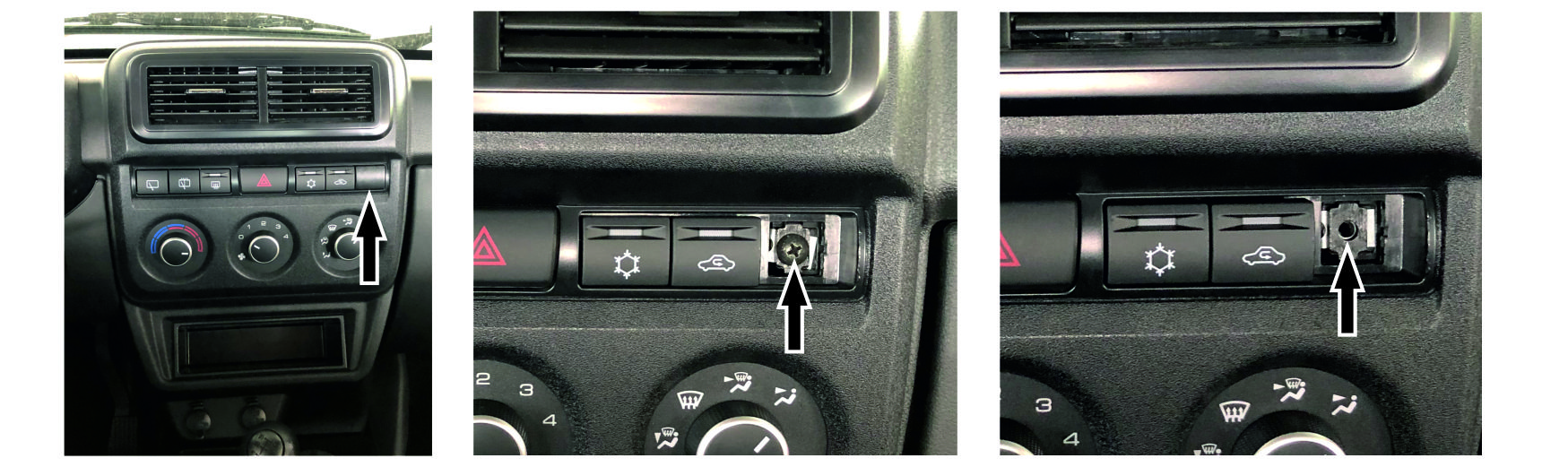

1. Извлечь заглушку из штатной накладки.
2. Выкрутить саморез крепления штатной накладки.

3. Демонтировать штатную накладку с панели приборов, отщелкнув все девять точек крепления по периметру накладки.

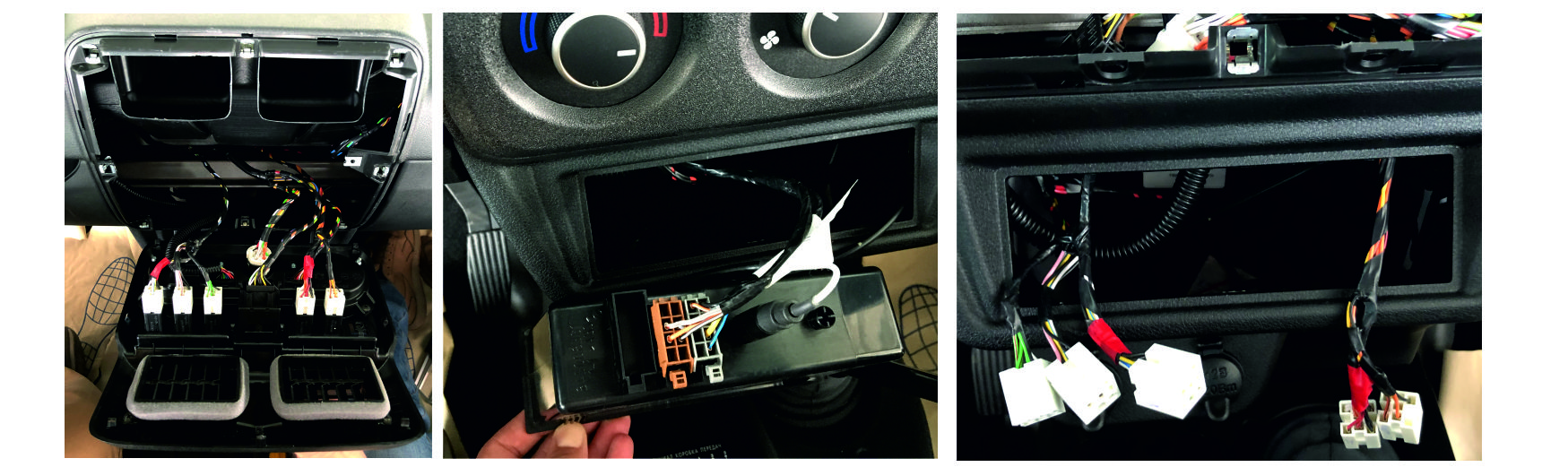

4. Пометить колодки жгута проводов и отсоединить их от выключателей и электронного блока управления отопителем.
5. Демонтировать штатную коробку для мелких вещей из штатного гнезда под магнитолу.
6. Извлечь колодки проводов для магнитолы из заднего торца коробки для мелких вещей.

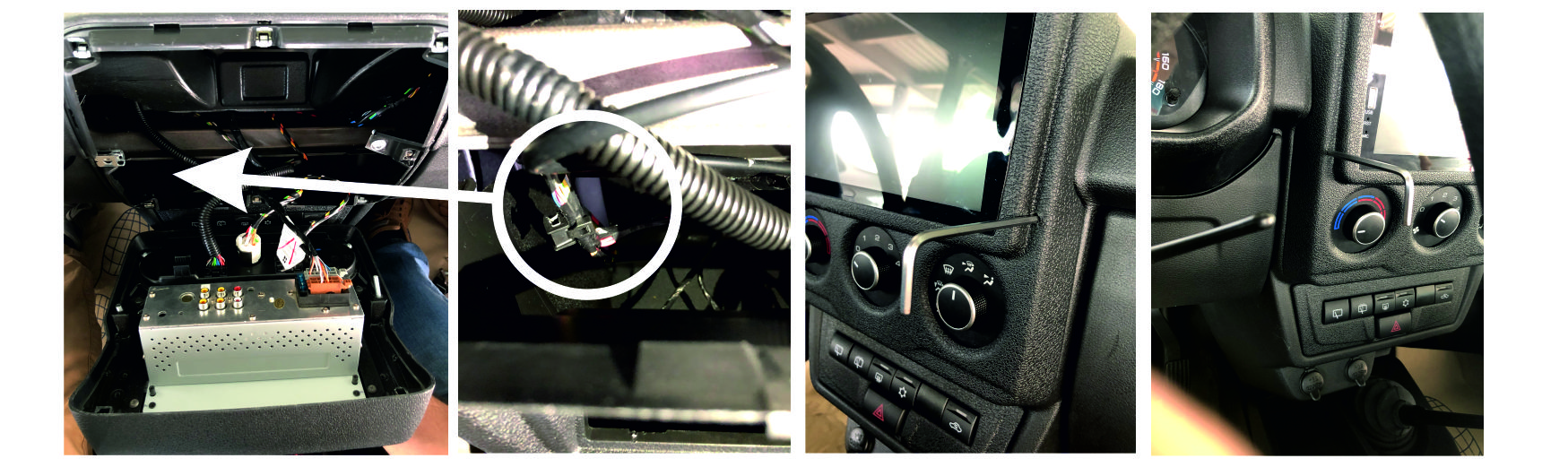

7. Распределить колодки. В верхнее окно завести колодки под головное устройство (магнитолу) и электронный блок управления отопителем. В нижнее окно завести клолодки выключателей.

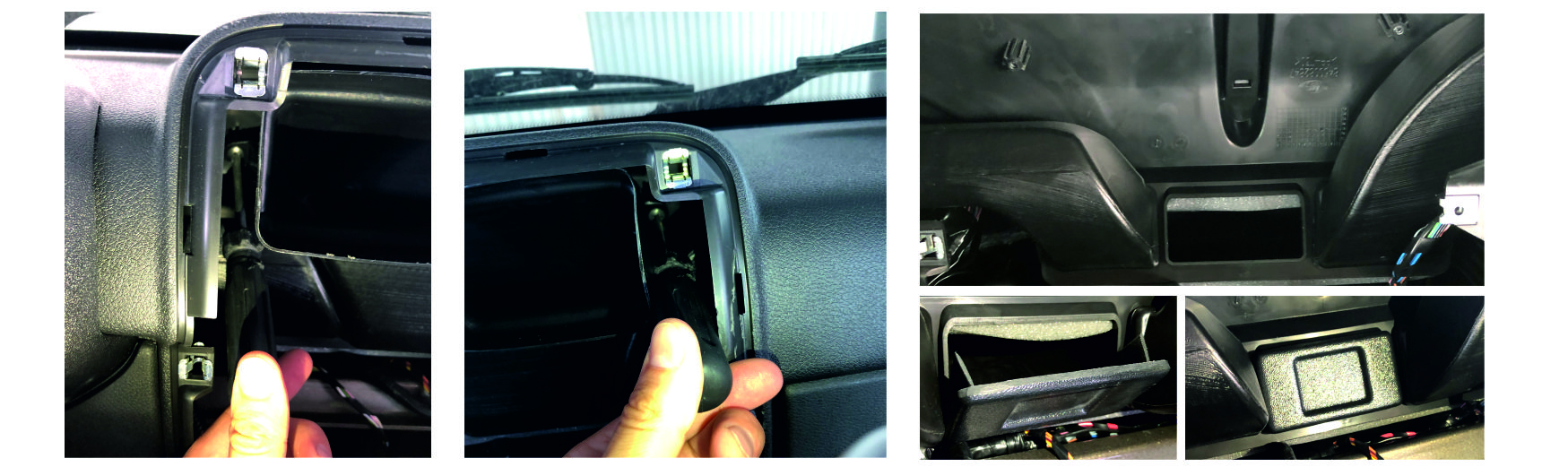

8. Отвернуть саморезы крепления центрального воздуховода. Демонтировать центральный воздуховод.
9. Установить заглушку центрального воздуховода. Для этого поджать лепестки заглушки и вставить их в отверстие воздуховода. Надавить на заглушку до ее фиксации.

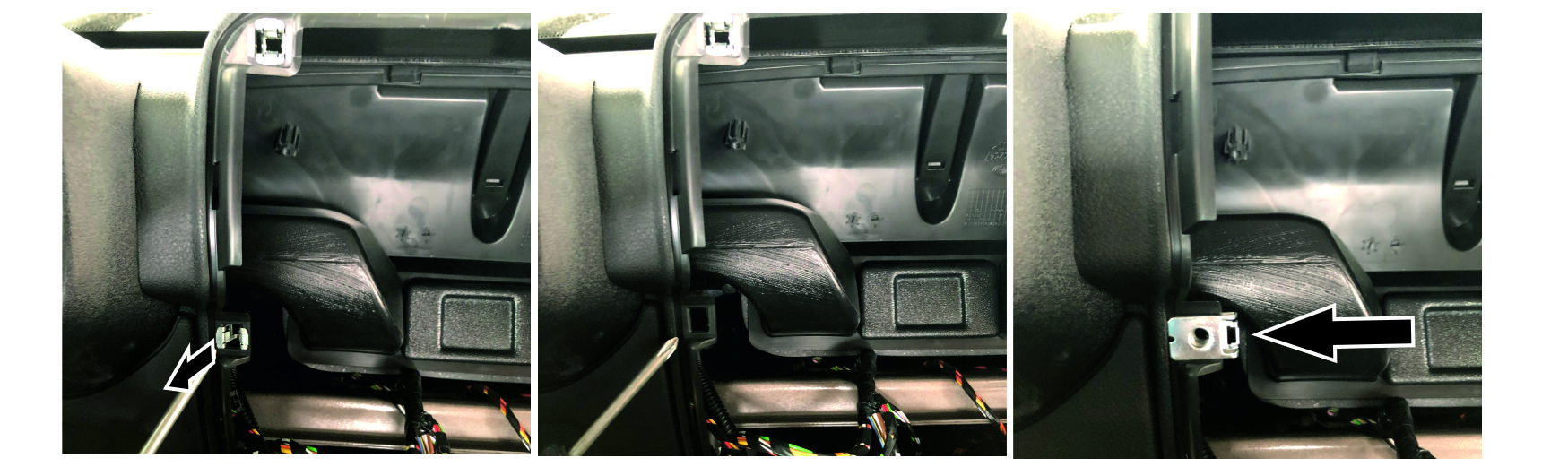

15. На вертикальной стороне окна под накладку консоли слева удалить пружину фиксатора из среднего прямоугольного отверстия как показано на схеме.
16. Установить на это место скобу резьбовую из комплекта поставки как показано на схеме.

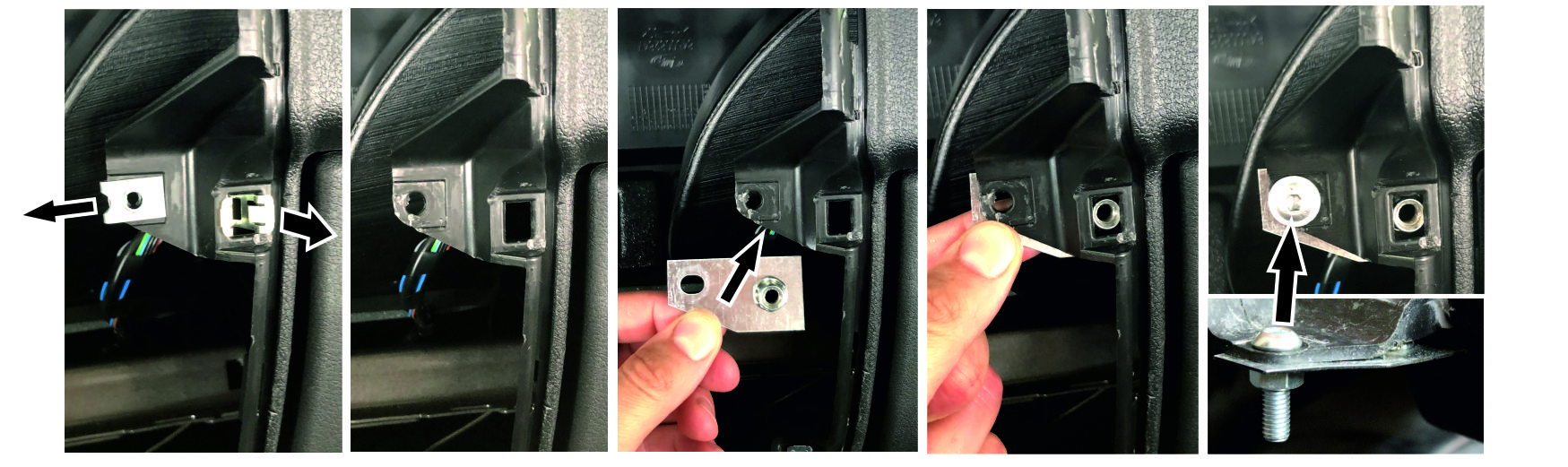

17. Зеркально справа вертикальной стороне окна под накладку консоли удалить пружину фиксатора из среднего прямоугольного отверстия как показано на схеме, а так же скобу под саморез для фиксации штатной накладки.
18. Установить пластину переходную как показано на схеме и зафиксировать ее при помощи винта М6х20 и гайки на панели приборов.
